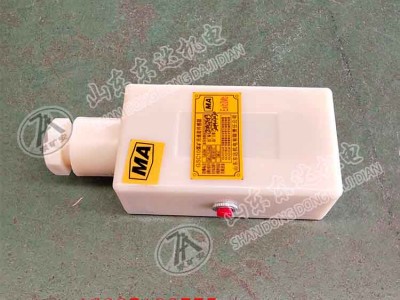

皮带机六大保护用GSC10速度传感器
一 、 概 述
1. 用途及适用范围：GSC10 煤矿用速度传感器（以下简称传感器）为矿用本质安全型电气设备，该传感器适用于煤矿井下、露天煤矿、选煤厂等工作场所，作为对煤矿井下上运或下运带式输送机输送因皮带打滑（失速）或超速时，对皮带机进行监控和保护。
2. 特点：传感器体积小，重量轻，便于安装，性能稳定，维护简单。
二 、 产 品 分 类
1. 防爆型式及标志
防爆型式：矿用本质安全型
2. 输出信号：一组常开接点容量：DC12.5V/0.5A，一路脉冲信号输出；
3. 外型尺寸及重量：
4. 外型尺寸：149mm×60mm×42mm；
5 .重量：200g。
6. 本安参数：U i ：DC12.5V；I i ：1.5A；C i ：0uF；L i ：OmH。
三 、 结 构 特 征 及 工 作 原 理
1. 结构特征：传感器由外壳、磁钢、接线端子等部分组成。
2. 工作原理：磁钢以一定的转速划过检测面，按动标定按钮，此时为正常转速，当所测转速显示值在 10s 内均为 50%～70%之间或≤50%或≥110%时,关联控制箱应立即动作语音报警。
煤矿用带式输送机保护装置是根据新版《煤矿规格》中关于井下带式输送机保护的有关规定而进行设计的，在进行了大量的井下实地调查及试验后，对现有的皮带机综合保护器进行了优化和改进，同时又听取了大量的用户反馈意见，使本装置的可靠性、先进性及操作方便性等同类产品比较有了不同程度的提高。本装置适用于有爆炸性甲烷气体和煤尘的环境中、露天煤矿、选煤厂等工作场所，用来对带式输送机进行综合保护及控制。
主要功能
口具有打滑、堆煤、超温、跑偏、烟雾、撕裂、急停、张力自动调整等保护功能；
口多台输送机间连锁、故障对位显示等功能；
口具有语音预警，语音报警功能。
