一 、 概 述

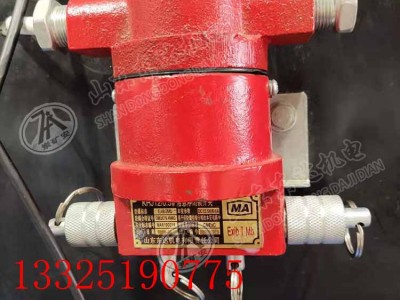

1.用途及适用范围：KHJ12/0.5 矿用急停闭锁开关(以下简称“急停开关”)为矿用本质安全型电气设备，该急停开关适用于煤矿井下、露天煤矿、选煤厂等工作场所，作为带式输送机输送带急停闭锁检测之用。
2.特点：急停开关体积小，重量轻，便于安装，性能稳定，维护简单。
3.工作电压：DC12V，工作电流：≤20mA。
4.外形尺寸：150mm×85mm×175mm；
5.质 量：2kg。
1.结构特征：急停开关由外壳、行程开关、急停拉环、复位拉环、接线端子、对位显示板等部分组成。
2.工作原理：急停开关任一边的急停拉环上向外施加 40N±10N 的作用力并产生位移时，急停开关内的行程开关动作，接点状态翻转，并自锁，皮带停车，关联控制箱语音报警。在相应的复位拉环上向外施加 70N±10N 的作用力时，急停开关内的行程开关再次动作，接点状态复原，关联控制箱停止语音
3
报警，待人工复位后方可正常启动皮带运行。
用途
煤矿用带式输送机保护装置是根据新版《煤矿规格》中关于井下带式输送机保护的有关规定而进行设计的，在进行了大量的井下实地调查及试验后，对现有的皮带机综合保护器进行了优化和改进，同时又听取了大量的用户反馈意见，使本装置的可靠性、先进性及操作方便性等同类产品比较有了不同程度的提高。本装置适用于有爆炸性甲烷气体和煤尘的环境中、露天煤矿、选煤厂等工作场所，用来对带式输送机进行综合保护及控制。
主要功能
口具有打滑、堆煤、超温、跑偏、烟雾、撕裂、急停、张力自动调整等保护功能；
口多台输送机间连锁、故障对位显示等功能；
口具有语音预警，语音报警功能。
